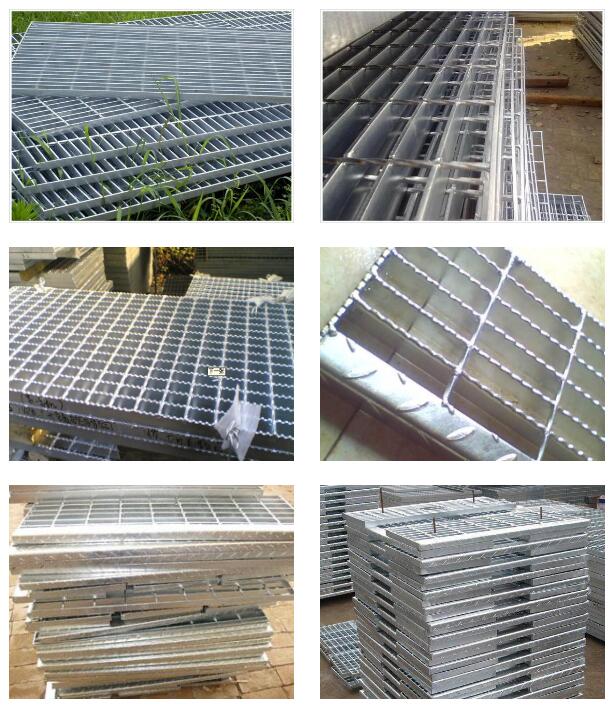

熱鍍鋅踏步板

發布時間: 2021-04-25 05:50:12

踏步板根據有無前護板和與梯梁聯接方式有四種形式，表示為T(mén)1，T2，T3，T4。
鋼格板從經濟角度考慮，建議盡可能采用模數寬度（系列1采用125、155、185、215、245、275，系列2采用125、165、205、245、275mm等）為100mm倍數長度（如500、600、700、800、900、1000、1200mm等）。
踏步板公差：寬度W±3mm，長度L-3mm。
T1、T2、T3、T4扁鋼中心間距30mm

95	125	155	185	215	245	275
扁鋼中心間距40mm	T1 T2		125	165		205	245	285
扁鋼中心間距40mm	T3 T4		115	155		195	235	275
螺栓孔中心距A（mm）		45		75		100		150

薦用尺寸
受荷扁鋼間距為30mm
寬度	215	245	275	305
螺栓間距(A)	120	150	180	210
長度	500,600,700,800,900,950,1050,1200
受荷扁鋼尺寸(H)	I25,I32,F25 X 5,F32 X 5, S25 X 5,S32 X 5

薦用寬度		尺寸
間距30mm	間距40mm	'A'
185	165	100
215	205	100
245	245	100
275	285	150
305	325	150
